Noche 1:Apuntando los telescopios
Cazadores con paciencia
Cazadores con paciencia
Tres horas apuntando a CasA y ¿qué es lo que ves? Nada demasiado importante. ¿Has hecho algo mal? ¿El código te está jugando una mala pasada? ¿Los filtros no se comportan como deberían? ¿El telescopio se ha roto? ¿No has apuntado a las coordenadas que debías?
No. Simplemente es así. Los rayos gamma son escasos. Hace falta paciencia para cazarlos. Apuntar el telescopio durante 3 horas sólo te garantiza una cosa: pocos rayos gamma vas a atrapar.
Rayos cósmicos hay muchos. Pero rayos gamma no hay tantos. Por cada 30.000 cósmicos, sólo podemos esperar 1 rayo gamma.
Los rayos Cósmicos son un ruido para los cazadores de rayos gamma. Pero hay investigadores que justamente lo que quieren es estudiarlos. Incluso han construido un detector que mide ~1.000 Km cuadrados (Observatorios Pierre Auger). Los rayos cósmicos son un misterio. No sabemos de dónde vienen, no sabemos por qué hay tantos.
Así que no desesperes. Sólo necesitas más tiempo. ¿Cuánto? Depende.
Para ver CasA he subido noche tras noche hasta tener 100 horas de observación. Mira como cambia la cantidad de rayos gamma cuando aumentan las horas. Varía el número de horas de observación y mira cómo cambia el gráfico de Theta Cuadrado.
Claramente ahí hay una señal. CasA emite rayos gamma. Pero no te fíes de estas imágenes. Haz tú mismo el cálculo con los datos que encontrarás en la página de la derecha.
Ahora que sabemos, gracias a las gráficas, que CasA emite rayos gamma, podemos encontrar una manera de representar cómo se vería CasA si tuviéramos unas gafas de rayos gamma. Es lo más próximo a una foto que pueden hacer los telescopios MAGIC, pero nosotros lo llamamos SkyMap, un mapa del cielo de rayos gamma.

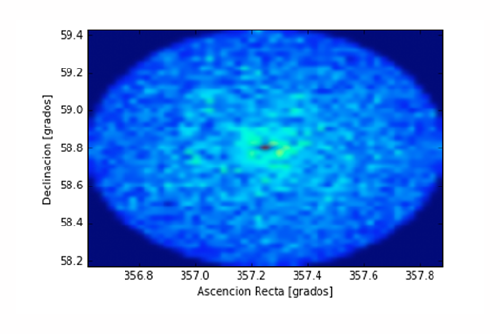

Aquí está mi skymap de CasA, no hay duda de que ahí en el centro hay una buena fuente de rayos gamma. No dejes de hacer el tuyo
%matplotlib inline
from noche1_5 import *
¡¡Basta tanta PACIENCIA!!
3 horas de observación es muy poco para un cazador de rayos Gamma. 100 horas ya es algo más razonable. Gammas hay pocos y debemos tener paciencia, pero ya hemos tenido suficiente. Vamos a ver qué tenemos en nuestros datos.
Aquí tenemos los datos de 100 horas de observación: casa y off. ¿Quieres verlos? Recuerda las instrucciones que usamos antes:
- Para representarlos histograma(“casa”) o “off”
- Y para verlos juntos histograma(“casa”, “off”)
histograma("casa","off")
Fíjate bien, de nuevo, en los ejes, las escalas y luego los datos. ¿Qué pasa cerca del valor 0.00? ¿Hay más o menos diferencia entre las barras del ON y del OFF? ¿Y en el resto de valores de theta2?
Parece que con 100 horas va quedando claro que del centro de nuestro campo de visión están llegando bastantes más gammas que de un punto cualquiera del cielo. Está claro que CasA emite Rayos Gamma.
¡Y los hemos cazado nosotros!
Hay otras maneras de representar estos datos. Es lo que llamamos el skymap, un mapa del cielo Gamma. Lo que hacemos es mostrar en dos dimensiones de dónde vienen los rayos Gamma que cazamos con los MAGIC. El histograma anterior es una representación en 1 sola dimensión.
Fíjate en los ficheros que tenemos ahora. Contienen más información que antes:
leer("casa")
leer("off")
theta2 RA DEC
------ ------- -------
0.018 357.355 58.7168
0.185 357.535 59.1217
0.155 357.197 59.1901
0.217 356.827 58.9941
0.082 357.536 58.8118
0.335 356.937 59.2868
0.344 356.992 59.3269
0.273 357.28 59.3216
0.06 357.044 58.9332
0.298 356.712 58.7082
... ... ...
0.054 357.052 58.6787
0.103 356.999 59.0005
0.286 356.718 58.7462
0.256 357.691 58.5512
0.327 356.732 59.043
0.16 356.908 59.0071
0.092 356.955 58.8698
0.366 357.705 58.4009
0.082 357.302 58.5184
0.132 357.312 59.1581
0.024 357.106 58.7426
Length = 51908 rows
theta2 RA DEC
------ ------- -------
0.194 355.596 57.527
0.22 355.561 58.1508
0.245 355.183 58.2904
0.152 354.896 57.9624
0.356 355.846 57.8246
0.259 354.975 58.228
0.096 355.114 58.0783
0.077 355.266 58.077
0.068 355.031 57.9418
0.234 354.773 57.7186
... ... ...
0.205 355.592 57.5033
0.257 355.756 57.8295
0.307 355.209 58.3525
0.109 355.523 57.9863
0.326 355.104 58.352
0.198 355.454 57.4044
0.385 355.398 58.4025
0.15 355.631 57.8698
0.009 355.306 57.8769
0.044 355.212 58.0063
0.277 355.38 57.29
Length = 51406 rows
Ahora hay dos columnas nuevas:
- RA indica la ascensión recta de la partícula detectada
- DEC indica la declinación de la partícula detectada
Ambos son coordenadas que sitúan las detecciones en el cielo. Así que podríamois hacer un histograma en dos dimensiones teniendo en cuneta RA y DEC.
Eso es justamente el skymap:

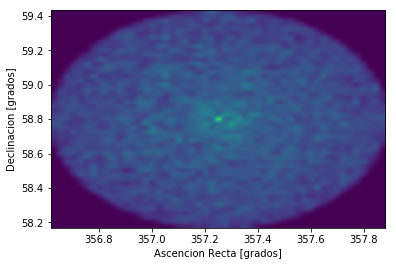

skymap("casa")

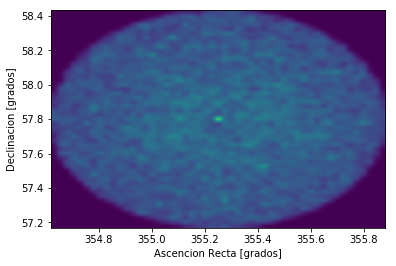

skymap("off")
Trata de comparar los dos skymaps, el de CasA y el del OFF. Difícil ver la diferencia así por separado, ¿no?
La manera de ver algo es restar ON-OFF y dividirlo por OFF, hagamos el skymap con esta operación:

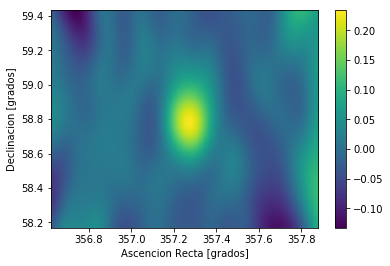

skymap("casa","off")
Ahí está, el punto rojo en el centro … sí, no es tan bonita como las imagenes de radio, pero estos rayos son mucho mas energéticos … esto es el Universo Extremo.
